Назначение и область применения

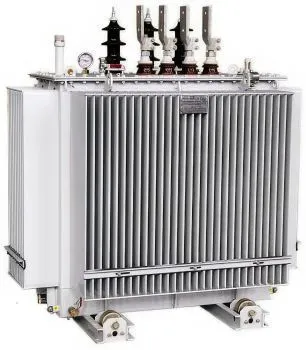

Масляный силовой трансформатор ТМГ33 (ТМ33) — трёхфазный двухобмоточный понижающий аппарат, относящийся к классу энергоэффективности Х2К2. Предназначен для преобразования электроэнергии в распределительных сетях энергосистем и у потребителей электроэнергии.
Завод-изготовитель выпускает трансформаторы серии 33 в двух вариантах исполнения: герметичном гофрированном баке (модель ТМГ33) и радиаторном баке с маслорасширителем (модель ТМ33). Оба исполнения допускают установку как на открытом воздухе, так и в вентилируемых помещениях, в условиях умеренного (от −45 до +40 °C) или холодного (от −60 до +40 °C) климата.
Ключевые особенности ТМГ33 / ТМ33:
- Гофрированное исполнение (ТМГ33): герметичный бак без маслорасширителя и воздушной подушки, полное заполнение маслом, компенсация объёма за счёт упругой деформации гофров;
- Радиаторное исполнение (ТМ33): традиционная конструкция с расширителем и радиаторами охлаждения, обеспечивающая естественную циркуляцию масла и возможность долива;
- регулирование напряжения ПБВ в диапазоне ±2×2,5 %;
- обмотка низшего напряжения из алюминиевой фольги (ленты), ширина которой равна высоте обмотки, что существенно уменьшает осевые динамические усилия;
- ввод нейтрали стороны НН рассчитан на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН.
Изготовление ведётся по ГОСТ 11677-85, ТУ завода-изготовителя.
Расшифровка маркировки
Маркировка ТМГ33-ХХХ/10/0,4-У1 (Д/Ун-11) содержит полную информацию о типе, мощности, напряжениях и схеме соединения. Буква «Г» указывает на герметичное исполнение в гофрированном баке; для радиаторного исполнения маркировка имеет вид ТМ33 (без буквы «Г») с сохранением всех остальных параметров:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение (естественное), двухобмоточный, переключаемый без возбуждения;
- Г — герметичный в гофрированном баке с полным заполнением маслом (отсутствует для радиаторного исполнения);
- 33 — номер серии (модификации);
- ХХХ — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ;
- 0,4 — номинальное напряжение обмотки НН, кВ;
- У1 — климатическое исполнение и категория размещения;
- Д/Ун-11 — схема соединения «треугольник — звезда с выведенной нейтралью», группа соединений 11.
«Трансформаторы ТМГ33 герметичного исполнения, без маслорасширителей. Температурные изменения объёма масла компенсируются изменением объёма гофров бака за счёт упругой деформации. В радиаторном исполнении компенсация осуществляется через расширитель.»
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность, кВА | 63 … 2500 | линейка типоразмеров |
| Напряжение ВН, кВ | 6 … 10 | по заказу |
| Напряжение НН, кВ | 0,4 | по заказу |
| Схемы и группы соединения обмоток | Д/Ун-11, У/Ун-0, У/Zн-11 | по заказу |
| Тип бака | гофрированный (ТМГ33) / радиаторный (ТМ33) | по выбору заказчика |
| Климатическое исполнение | У1, ХЛ1, УХЛ1 | −45…+40 °C / −60…+40 °C |
| Класс энергоэффективности | Х2К2 | |
| Гарантийный срок, лет | 5 |
Массо-габаритные характеристики зависят от типоразмера и типа бака; точные значения уточняются при заказе. Трансформаторы комплектуются транспортными роликами для перемещения в продольном и поперечном направлениях.
Конструкция
Основные конструктивные узлы трансформаторов серии 33 (для обоих типов баков):
- Бак — может быть гофрированным (герметичный, без расширителя) или радиаторным (с расширителем и радиаторами). В гофрированном исполнении бак выполнен из листовой стали с гофрами, компенсирующими температурные изменения объёма масла; в радиаторном — традиционная конструкция с плоским дном и радиаторами охлаждения;
- Магнитопровод — шихтованный сердечник из холоднокатаной электротехнической стали;
- Обмотки — обмотка ВН выполнена из алюминиевого или медного провода; обмотка НН выполнена из алюминиевой фольги (ленты);
- Маслоуказатель — поплавкового типа для контроля уровня масла (в радиаторном исполнении — на расширителе);
- Гильза для термометра — на крышке трансформатора для установки жидкостного стеклянного термометра;
- Манометрический сигнализирующий термометр — по заказу для измерения температуры верхних слоёв масла и управления внешними цепями;
- Электроконтактный мановакуумметр — по заказу для контроля внутреннего давления в баке (актуально для герметичного исполнения).
Применение обмотки НН из алюминиевой фольги сочетает простоту намотки с высоким уровнем надёжности.
Все трансформаторы проходят испытания на электрическую прочность изоляции по ГОСТ 1516.1-76.
Условия эксплуатации
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация в условиях тряски, вибрации, ударов, а также в химически активной среде не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы серии 33 оснащены устройством ПБВ (переключение без возбуждения). Регулирование напряжения осуществляется в диапазоне ±2×2,5 % от номинального значения путём переключения ответвлений обмотки ВН.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети.
Нормативная база и стандарты
| Документ | Наименование | Примечание |
|---|---|---|
| ГОСТ 11677-85 | Трансформаторы силовые. Общие технические условия | основной стандарт |
| ГОСТ Р 52719-2007 | Трансформаторы силовые. Общие технические условия | |
| ГОСТ 1516.1-76 | Электрооборудование переменного тока. Изоляция | |
| СТО 34.01-3.2-011-2017 | Трансформаторы силовые распределительные 6-10 кВ мощностью 63-2500 кВ·А | ПАО «РОССЕТИ» |
| ПУЭ (7-е изд.) | Правила устройства электроустановок | гл. 1.4, 2.1 |
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 |
«Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10 %; потери короткого замыкания на основном ответвлении +10 %; потери холостого хода +15 %; полная масса +10 %.»
Потери, ток холостого хода и массо-габаритные параметры
| Типоразмер | Мощность, кВА | Потери ХХ, Вт | Потери КЗ, Вт | Напряжение КЗ, % | Масса масла, кг | Полная масса, кг | Длина, мм | Ширина, мм | Высота, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТМГ33-100 | 100 | — | — | — | — | — | — | — | — |
| ТМГ33-160 | 160 | 260 | 2135 | 4,5 | 165 | 755 | — | — | — |
| ТМГ33-400 | 400 | 565 | 4182 | 4,5 | 183 | 1550 | 1270 | 825 | 1305 |
| ТМГ33-630 | 630 | 696 | 6136 | 5,5 | 430 | 2000 | 1370 | 930 | 1535 |
| ТМГ33-1000 | 1000 | 957 | 9545 | 5,5 | 700 | 2900 | 1555 | 1065 | 1720 |
| ТМГ33-1600 | 1600 | 1450 | 14000 | 6,0 | 850 | 3750 | 1840 | 1270 | 1970 |
* Данные приведены для напряжения ВН 6-10 кВ, НН 0,4 кВ для гофрированного исполнения. Для радиаторного исполнения значения могут отличаться и уточняются по паспорту.
Преимущества трансформаторов серии 33
- Энергоэффективность — класс Х2К2, соответствие требованиям Постановления Правительства РФ № 600;
- Сниженные потери — уровень потерь холостого хода и короткого замыкания соответствует классу энергоэффективности Х2К2;
- Два варианта исполнения — герметичный гофрированный бак (без обслуживания) или радиаторный бак с расширителем (традиционная эксплуатация с возможностью долива масла);
- Герметичность (для ТМГ33) — масло не контактирует с окружающей средой, исключая увлажнение и окисление, отпадает необходимость в испытаниях масла при вводе в эксплуатацию;
- Обмотка НН из алюминиевой фольги — сочетает простоту намотки с высоким уровнем надёжности, уменьшает осевые динамические усилия;
- Низкий уровень шума — улучшенные акустические характеристики;
- Надёжность — гофрированный бак компенсирует температурные изменения объёма масла за счёт упругой деформации, радиаторный — за счёт расширителя;
- Удобство монтажа — наличие транспортных роликов для перемещения в продольном и поперечном направлениях;
- Длительный срок службы — не менее 30 лет при соблюдении правил эксплуатации;
- Гарантия завода — 5 лет.
Часто задаваемые вопросы о трансформаторах серии 33
Обратите внимание: завод-изготовитель производит трансформаторы серии 33 мощностью от 25 до 2500 кВА с любым сочетанием напряжений, отличным от стандартных, а также в радиаторном исполнении по требованию заказчика. По желанию возможна комплектация с электроконтактным мановакуумметром, манометрическим сигнализирующим термометром и нестандартными схемами соединения.
Соответствие требованиям ПУЭ и ПТЭЭП подтверждено сертификатами и протоколами заводских испытаний.
